Bei großangelegten Infrastrukturprojekten wie Brücken und Hochhäusern hat die Bearbeitungsqualität von Baustahl direkten Einfluss auf die Projektsicherheit und Lebensdauer. Die Schnittpräzision und Kantenqualität von Stahlplatten und Baustahlbauteilen bilden dabei die Grundlage für reibungslose nachfolgende Montage- und Schweißprozesse. Der stetige Anstieg der Laserschneidtechnologie in der Stahlbaufertigung in den letzten Jahren ist kein Zufall. Im Vergleich zu traditionellen Bearbeitungsverfahren erfüllt die Anpassungsfähigkeit dieser Technologie an hochpräzise und komplexe Bauteile präzise die modernen Anforderungen an die Fertigung von hochwertigem Baustahl. Dieser Artikel beleuchtet den Kernnutzen der Laserschneidtechnologie in der Stahlbauproduktion, ihre typischen Anwendungsfälle und die grundlegenden Prinzipien der Prozessauswahl.

Was sind die Merkmale der Verarbeitung von Baustahl?

Die Herstellung von Baustahl weist folgende typische Merkmale auf:

Die Basismaterialien sind vorwiegend Kohlenstoffstahl und niedriglegierter Stahl – Werkstoffe, die in der Industrie weit verbreitet sind. Aufgrund unterschiedlicher Kohlenstoffgehalte stellen sie jedoch unterschiedliche Anforderungen an die Wärmezufuhr beim Schneidprozess. Die Blechdicken variieren stark, von wenigen zehn Millimetern bis zu mehreren hundert Millimetern, während die Bauteile oft groß und schwer sind. Daher muss der Schneidprozess nicht nur Präzision gewährleisten, sondern auch die Produktionseffizienz mit der Durchführbarkeit vor Ort in Einklang bringen. Denn in der realen Montage können selbst Abweichungen im Millimeterbereich präzise Schweißverbindungen verhindern oder die Stabilität der Gesamtstruktur beeinträchtigen.

Daher muss das Schneidverfahren stabil, wiederholbar und für die industrielle Fertigung geeignet sein.

Welche Vorteile bieten Metalllaserschneider bei der Stahlkonstruktionsfertigung?

Warum also sticht das Laserschneiden unter den verschiedenen Schneidverfahren hervor und hat sich zu einer der bevorzugten Lösungen für die Bearbeitung von Baustahl entwickelt? Obwohl es nicht für alle Stahlbearbeitungssituationen geeignet ist, erfüllt es präzise die Kernanforderungen der Baustahlherstellung.

1. Hohe Schnittpräzision

Laserschneidmaschinen erreichen eine Wiederholgenauigkeit im Mikrometerbereich – ein Vorteil, der sich in einem Projekt zur Herstellung von Brückenbauteilen aus Stahl, an dem ich mitgearbeitet habe, deutlich zeigte. Herkömmliche Schneidverfahren führten häufig zu Fehlausrichtungen der Bohrungen und erschwerten so die präzise Verschraubung. Lasergeschnittene Bauteile hingegen verbesserten die Effizienz der Ausrichtung vor Ort erheblich. Dieser Präzisionsvorteil reduziert den Korrekturaufwand während der Montage deutlich.

2. Reduzierte Sekundärverarbeitung

Nahtlose Schnittflächen erfordern kein zusätzliches Schleifen vor dem Schweißen, wodurch ein „einstufiges Umformen“ ermöglicht wird, das die mit der Nachbearbeitung verbundenen Arbeits- und Zeitkosten erheblich reduziert.

3. Flexible Verarbeitung komplexer Formen

Bauteile wie Verbindungsplatten, Halterungen und Versteifungen weisen häufig unregelmäßige Schlitze, dichte Lochmuster und komplexe Konturen auf. Die traditionelle, formbasierte Bearbeitung erfordert hohe Vorabinvestitionen und ist für die Fertigung kleiner Losgrößen und individueller Bauteile nur bedingt geeignet. CNC-Faserlaserschneidanlagen machen Formwechsel überflüssig und ermöglichen die Bearbeitung von Bauteilen mit unterschiedlichen Formen und Konfigurationen allein durch einfache Programmanpassungen. Dieser Vorteil ist insbesondere bei der Massenproduktion vorgefertigter Bauteile deutlich spürbar.

4. Gleichbleibende Qualität in der Massenproduktion

Dieser Vorteil wird in der Massenproduktion noch deutlicher: Sind die geeigneten Schnittparameter einmal eingestellt, bleiben Maßgenauigkeit und Schnittqualität konstant, egal ob Dutzende oder Hunderte von Bauteilen bearbeitet werden. Dadurch werden Qualitätsschwankungen vermieden, die durch menschliche Bedienungsfehler bei herkömmlichen Methoden entstehen.

Typische Anwendungen von Laserschneidmaschinen im Stahlbau

Laserschneidanlagen werden häufig in folgenden Bereichen des Stahlbaus eingesetzt:

1. Zuschneiden von Stahlplatten für Träger und Stützen

Stahlplatten für Träger, Stützen und Fußplatten erfordern präzise Abmessungen und Lochmuster. Sie müssen nicht nur exakt den Konstruktionsvorgaben entsprechen, sondern ihre vorgestanzten Löcher und unregelmäßigen Schlitze müssen auch präzise zu den nachfolgenden Verbindungselementen passen. Bei der Fertigung von Stahlrahmen für Hochhäuser beeinflusst die Schnittqualität dieser Bauteile unmittelbar die Vertikalität und Tragfähigkeit des Rahmens.

2. Herstellung von Verbindungsplatten und Halterungen

Laserfaserschneider eignen sich zur Herstellung von Steckverbindern mit Schlitzen, Löchern und komplexen Konturen.

3. Vorbereitung der Bauteile vor dem Schweißen

Lasergeschnittene Teile erleichtern die Vormontage vor dem Schweißen und verbessern dadurch die gesamte Fertigungsqualität.

4. Ausschneiden von Löchern und Schlitzen für die Montage

Präzise Lochschnitte verbessern die Ausrichtungsgenauigkeit der Bolzen und verkürzen die Montagezeit vor Ort.

Metall-Laserschneidmaschine vs. traditionelles Schneiden

Im Bereich der Stahlbaubearbeitung haben sich traditionelle Verfahren wie Brennschneiden und Plasmaschneiden nicht vollständig vom Markt verabschiedet – sie erfüllen weiterhin ihre jeweiligen Anwendungsbereiche. Das Autogenschneiden ist aufgrund seiner Fähigkeit, extrem dicke Stahlplatten zu bearbeiten, nach wie vor das gängigste Verfahren im Schwermaschinenbau. Die große Wärmeeinflusszone und die begrenzte Schnittgenauigkeit machen es jedoch für die Fertigung hochpräziser Bauteile ungeeignet. Das Plasmaschneiden bietet eine höhere Effizienz bei der Bearbeitung mitteldicker bis dicker Platten, mit Schnittgeschwindigkeiten, die das Autogenschneiden deutlich übertreffen, leidet aber ebenfalls unter relativ starker Wärmeverformung. Wie sollten also die Anwendungsbereiche des Laserschneidens definiert werden?

Basierend auf jahrelanger Branchenforschung und vergleichenden Prozessversuchen werden die Vorteile des Laserschneidens deutlich, wenn die Bearbeitung hohe Präzision, komplexe Formen oder gleichbleibende Qualität über mehrere Bauteilchargen hinweg erfordert. In der Praxis kombinieren die meisten großen Stahlbaubetriebe das Laserschneiden mit traditionellen Verfahren, abhängig von der Bauteildicke, den Präzisionsanforderungen und dem Produktionsvolumen. So übernimmt beispielsweise das Brennschneiden die Grobschnitte an dicken Blechen, während das Laserschneiden für das anschließende Feinschneiden und die Bearbeitung komplexer Profile eingesetzt wird. Dieser kombinierte Ansatz gewährleistet ein ausgewogenes Verhältnis zwischen Kostenkontrolle, Qualität und Effizienz.

Laserschneidlösungen, maßgeschneidert für die Stahlkonstruktionsfertigung

Nicht alle Stahllaserschneidmaschinen eignen sich für die Bearbeitung von Baustahl. Zu den wichtigsten Anforderungen gehören:

Ausreichende Laserleistung zum Schneiden von mitteldicken bis schweren Stahlplatten

Stabile Schneidleistung bei längerem Betrieb

Robuste Maschinenkonstruktion zur Handhabung großer und schwerer Stahlplatten

Zuverlässige Komponenten, geeignet für industrielle Umgebungen

Viele verarbeitende Unternehmen unterliegen dem Fehler, zu glauben, „höhere Leistung ist immer besser“, und vernachlässigen dabei die Kompatibilität der Anlagen mit ihren Produktionsprozessen. Die Auswahl von Maschinen allein anhand ihrer maximalen Leistung ist oft nicht der praktikabelste Ansatz. Für Stahlbauwerkstätten sollte die Auslegung von Laserschneidanlagen auf den tatsächlichen Produktionsbedarf und nicht auf Laborbedingungen ausgerichtet sein. In der Praxis haben wir erlebt, dass Werkstätten in Hochleistungsmaschinen investieren, die ungenutzt bleiben, weil ihr Bauteilmix diese Kapazität nie erfordert.

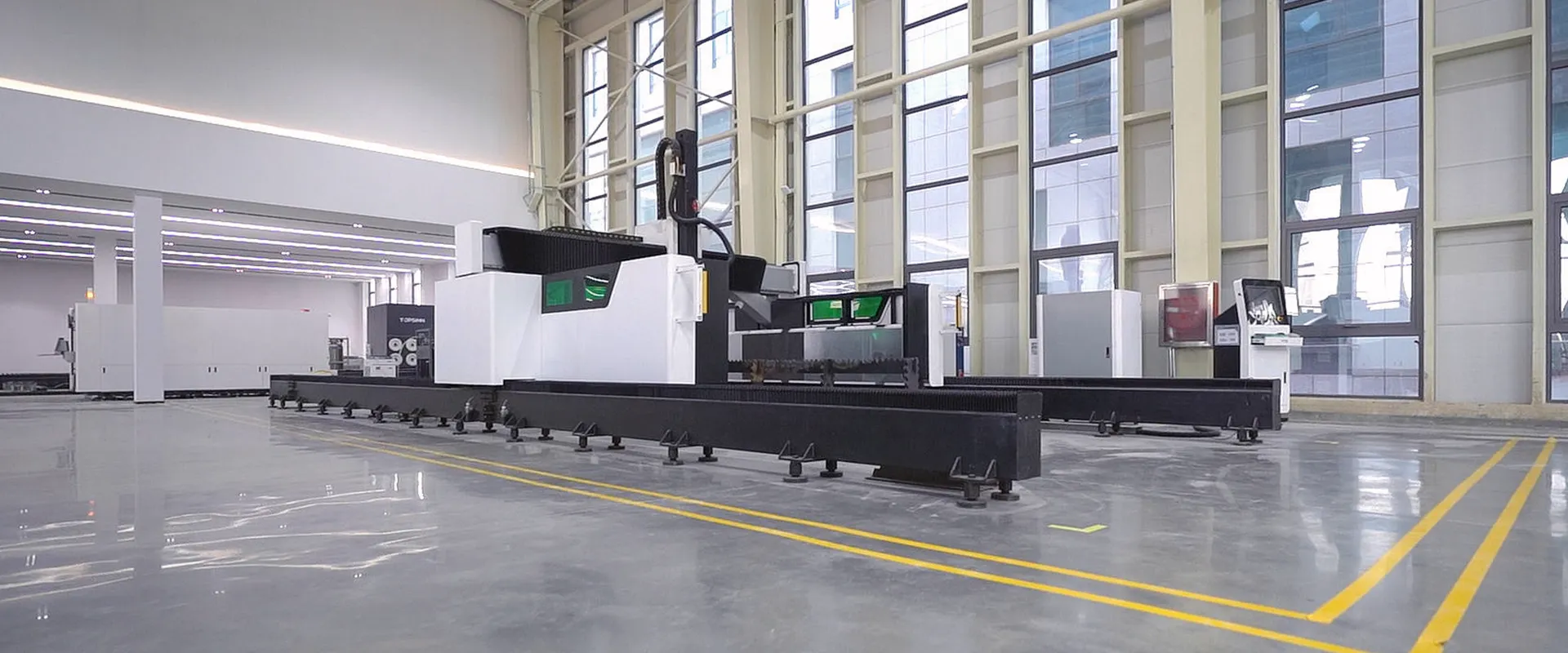

Die Laserschneidmaschinen der GR-H-Serie unseres Teams , die speziell für Anwendungen in der Stahlkonstruktionsfertigung entwickelt wurden, sind darauf ausgelegt, diese zentralen Probleme zu lösen:

1. Komplettlösung für die Stahlbauindustrie: Die Maschine vereint mehrere Bearbeitungsfunktionen, darunter das Schneiden von Trägern, das Bohren von Stegen und Flanschen, das Anfasen von Flanschen, das Schneiden von Schweißlöchern und das Markieren. Damit bietet sie eine Komplettlösung für alle Anforderungen der Stahlbaufertigung.

2. Multimaterialkompatibilität: Verarbeitet Profile, Bleche und Rohre und bietet der Stahlbauindustrie eine integrierte, kosteneffiziente Lösung für höhere Produktivität.

3. Zwei Arbeitsstationen, gleichzeitiges Schneiden und Laden: Die Anordnung mit zwei Stationen ermöglicht eine aufgeteilte Arbeitsweise und somit das gleichzeitige Schneiden und Laden für eine stabile, effiziente und optimierte Produktion.

Viele unserer Kunden haben Produktionsherausforderungen durch die Einführung der GR-H Laserschneidmaschine bewältigt.

Laserschneiden hat sich in der Stahlbaufertigung zu einem unverzichtbaren Verfahren entwickelt und eignet sich besonders für Anwendungen, die hohe Präzision, gleichbleibende Ergebnisse und flexible Bauteilgestaltung erfordern. Wenn Sie in der Stahlverarbeitungsindustrie tätig sind und aktuelle Anforderungen an die Stahlbearbeitung besprechen oder Laserschneidlösungen für die Stahlbaufertigung suchen, kontaktieren Sie uns jederzeit. Dank unserer langjährigen Produktionserfahrung bieten wir Ihnen technische Unterstützung und praxisnahe Beratung.
