Rohrlaserschneidmaschine vs. traditionelle Fertigungsmethoden

Bei der traditionellen Rohrverarbeitung wurden Bandsägen zum Abtrennen, Bohrmaschinen zum Bohren und Stanzpressen für Sattelverbindungen eingesetzt. Dieses Verfahren erforderte mehrere Maschinen, zahlreiche Prozessschritte und umfangreiche Vorrichtungen, was zu geringer Effizienz und einem hohen Risiko menschlicher Fehler führte.

Der Markt verlangte dringend nach einer Komplettlösung, die Rohrtrennung, Lochbearbeitung, Anfasen und die Bearbeitung komplexer Profile auf einer einzigen Maschine ermöglicht. Die Laserrohrschneidmaschine wurde entwickelt, um diesem Bedarf gerecht zu werden.

Vier wichtige Trends in der Laserröhrenbearbeitung

(1) Fasenschneiden zur Schweißnahtvorbereitung

Herkömmliche Laserschneidköpfe schneiden senkrecht zur Rohrwand (90°). Moderne Hochleistungssysteme sind mit Schrägschneidköpfen ausgestattet, die Schrägschnitte bis zu ±45° ermöglichen. Dadurch werden V-, Y- und K-Nuten direkt an den Rohrenden im ersten Schneidgang erzeugt, wodurch die manuelle Kantenbearbeitung vor dem Roboter- oder manuellen Schweißen entfällt.

(2) Zero-Tailing-Technologie

Standardmäßige 2-Spannfutter-Laserschneidmaschinen für Rohre benötigen einen Mindestabstand zwischen den Spannbacken, um Stabilität zu gewährleisten. Dadurch entsteht ein ungeschnittener Rohmaterialrest von 100 bis 150 mm pro Rohr. Moderne 3- und 4-Spannfutter-Laserschneidmaschinen für Metallrohre ermöglichen die unabhängige Bewegung und das Durchdringen der Spannfutter. Das Zwischenspannfutter stützt das Material nahe der Schneidzone, sodass der Laser die gesamte Rohrlänge bearbeiten kann. Der Materialrest wird dabei auf unter 30 mm oder sogar null reduziert.

(3) Hochleistungs-Faserlaser (12 kW+) für schwere Strukturprofile

Während Faserlaser-Rohrschneidmaschinen mit 2 kW bis 6 kW nach wie vor Standard für dünne bis mittelstarke Rohre sind, ermöglichen Laser-Rohrschneidmaschinen mit 12 kW und mehr den Bedienern die Bearbeitung von hochbelastbaren Stahlprofilen.

(4) Automatisierte Lade- und Entladesysteme

Für den Betrieb mit voller Kapazität benötigen Hochgeschwindigkeits-Faserlaser eine automatisierte Materialhandhabung. Automatische Lader können bis zu 3–5 Tonnen Rohrohr aufnehmen, diese messen, vereinzeln und einzeln in die Spannfutter einlegen – ganz ohne Eingriff eines Bedieners.

Was kostet ein Laserrohrschneider?

Die Preise für Faserlaser-Rohrschneidmaschinen variieren stark je nach Laserleistung, Rohrkapazität, Automatisierungsgrad und der Möglichkeit zur Blechbearbeitung. Aore Laser ist ein professioneller Hersteller von Laserschneidmaschinen, Laserschweißmaschinen und Abkantpressen und fertigt Maschinen nach Ihren individuellen Bearbeitungsanforderungen.

Wie wählt man die richtige Laser-Rohrschneidmaschine für sein Unternehmen aus?

Um die passende Laserschneidmaschine für Rohrmaterialien auszuwählen, müssen Sie Ihren aktuellen Produktionsbedarf und das erwartete Wachstum analysieren. Nutzen Sie diesen dreistufigen Entscheidungsprozess, um die Auswahl an passenden Gerätespezifikationen einzugrenzen.

Frage 1: Welche Materialien müssen Sie am häufigsten verarbeiten?

Die Materialart bestimmt die Wahl der Laserquelle, der Hilfsgaskonfiguration und des Staubabsaugungssystems:

• Kohlenstoffstahl (Baustahl): Am besten mit Sauerstoff als Hilfsgas für die Bearbeitung dickwandiger Werkstücke oder mit Hochdruck-Luft/Stickstoff für das Hochgeschwindigkeitsschneiden dünnwandiger Werkstücke schneiden.

• Edelstahl: Erfordert Stickstoffunterstützung unter hohem Druck, um Kantenoxidation zu verhindern und saubere, schweißfertige Schnitte zu gewährleisten.

• Aluminium- und Kupferlegierungen: Hochreflektierende Nichteisenmetalle erfordern Laserquellen mit Rückreflexionsschutzmodulen, um optische Schäden zu vermeiden. Hochdruckstickstoff oder Druckluft ist zwingend erforderlich.

Frage 2: Was sind Ihre maximalen Rohrabmessungen und Wandstärken?

Die Maschinenkapazität wird durch den maximalen Außendurchmesser (AD), die maximale Teilelänge und die Wandstärke definiert. Die Abstimmung Ihres Profilbereichs auf die korrekten Maschinenspezifikationen verhindert Unterdimensionierung oder Überkosten.

• Standard-Lichtröhren ( φ10 mm - 120 mm, Wandstärke≤3 mm): Eine Maschine mit einer Leistung von 1,5 kW bis 3 kW ermöglicht schnelle Rotationsgeschwindigkeiten und hohe Beschleunigungen.

• Mittlere Industrierohre ( φ20 mm - 220 mm, Wandstärke 3 mm - 8 mm): Eine 3kW bis 6kW Laserquelle in Kombination mit einem robusten Spannfutter sorgt für ein ausgewogenes Verhältnis zwischen Vielseitigkeit und Geschwindigkeit.

• Schwere Strukturprofile ( φ220 mm} - 350 mm+, Wandstärke >10 mm}$): Erfordert Leistungsoptionen von 6 kW bis 12 kW+, hochbelastbare pneumatische Spannfutter und mehrpunktige Servostützrollen, um ein Durchhängen des Rohrs während der Rotation zu verhindern.

Frage 3: Sollten Sie sich für einen dedizierten Laserrohrschneider oder eine Kombimaschine für Bleche und Rohre entscheiden?

Das Verständnis der betrieblichen Vor- und Nachteile einer dedizierten Maschine und eines Kombinationssystems ist entscheidend für die Werkstattplanung und die Erreichung der Durchsatzziele:

Rohrlaserschneidmaschine

• Vorteile: Höhere Futterdrehzahlen (bis zu 120 U/min), Unterstützung für die Vollautomatisierung (Bündellader), Verfügbarkeit von 3/4-Futter-Null-Rücklaufsystemen und überlegene ergonomische Materialentladung.

• Nachteile: Kann keine flachen Metallbleche schneiden.

• Ideal für: Spezialisierte Rohrverarbeiter, Stahlbaubetriebe und Erstausrüster mit hohem Produktionsvolumen.

Kombinierte Laserschneidmaschine für Bleche und Rohre

Ein Standard-Flachbettlaser, ausgestattet mit einer zusätzlichen, seitlich montierten Drehachse am Spannfutter.

• Vorteile: Verarbeitet sowohl flache Bleche als auch einfache Rohre auf einem einzigen Maschinenrahmen; senkt den anfänglichen Investitionsaufwand und spart Platz in der Produktionshalle.

• Nachteile: Langsamere Rotationsgeschwindigkeiten, manuelle Rohrbeladung, längere Umrüstzeiten zwischen Blech- und Rohrmodus sowie höherer Materialabfall.

• Am besten geeignet für: Allgemeine Lohnfertigungsbetriebe, bei denen die Rohrverarbeitung weniger als 20–30 % des gesamten Arbeitsaufkommens ausmacht.

Industrieanwendungen für industrielle Laserrohrschneider

Automobil & Transport

Hersteller nutzen Metall-Laserrohrschneider zur Fertigung von Chassisrahmen, Abgasanlagen, Überrollkäfigen und Gehäusen für Elektrofahrzeug-Batterien. Präzise Ausschnitte gewährleisten eine passgenaue Montage vor dem Roboterschweißen.

Stahlbau und Hochbau

Bei architektonischen Fachwerkkonstruktionen, Fußgängerbrücken und kommerziellen Tragwerken schneiden Hochleistungs-Röhrenlaser komplexe, sich kreuzende Verbindungen direkt in die Tragwerksstützen und schweren Träger und ersetzen so langsame Bandsäge- und Brennschneidverfahren.

Fitnessgeräte & Metallmöbel

Für freiliegende Metallmöbel und Fitnessgeräte sind gratfreie, ästhetische Schnittkanten erforderlich. Hochgeschwindigkeits-Faserlaser schneiden Schlitze, Löcher und Verbindungsstücke in runde und ovale Profile, sodass die Bauteile vor dem Schweißen einfach zusammengesteckt werden können.

Warum sollten Sie sich für die Laserrohrschneidmaschine von Aore entscheiden?

Aore Laser Technology Co., Ltd. ist ein Direktvertrieb von industriellen Faserlasermaschinen. Wir entwickeln, fertigen und testen jede Maschine in unserer eigenen Produktionsstätte in Shandong, China. Durch den Direktvertrieb ohne Zwischenhändler bieten wir Ihnen Fabrikpreise, strenge Qualitätskontrollen und umfassenden Herstellersupport.

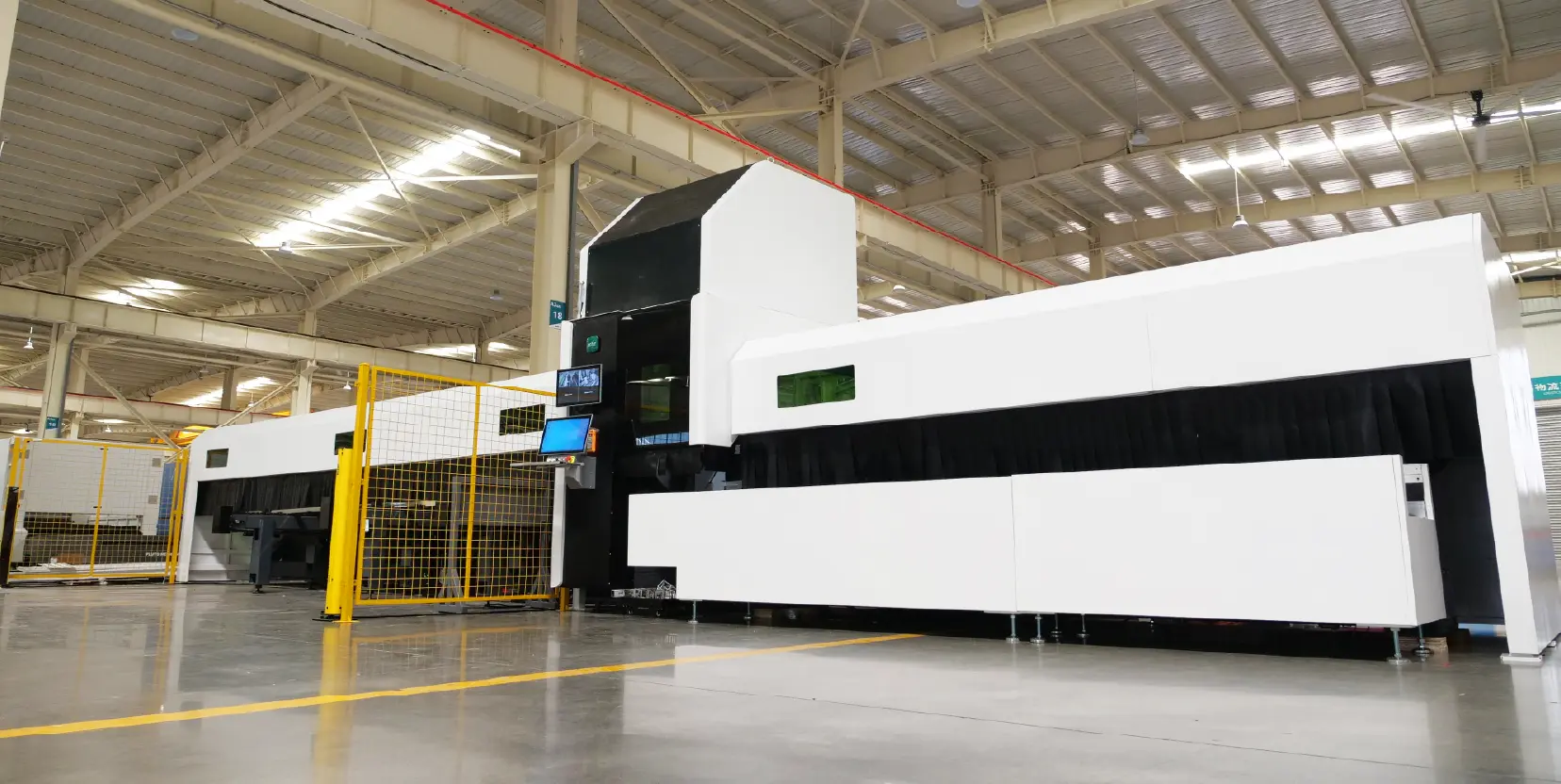

Vorteile der V36 Vollgekapselten Laser-Rohrschneidmaschine :

(1) Breites Profilspektrum und hohe Nutzlastkapazität

Verarbeitet Rohrdurchmesser von ⌀15 mm bis ⌀240 mm mit einer Einzelrohr-Nutzlast von bis zu 300 kg. Schneidet mühelos Rund-, Vierkant- und U-Profile, Winkelstahl sowie H- und I-Träger, optional mit einem 3D-Fasensystem.

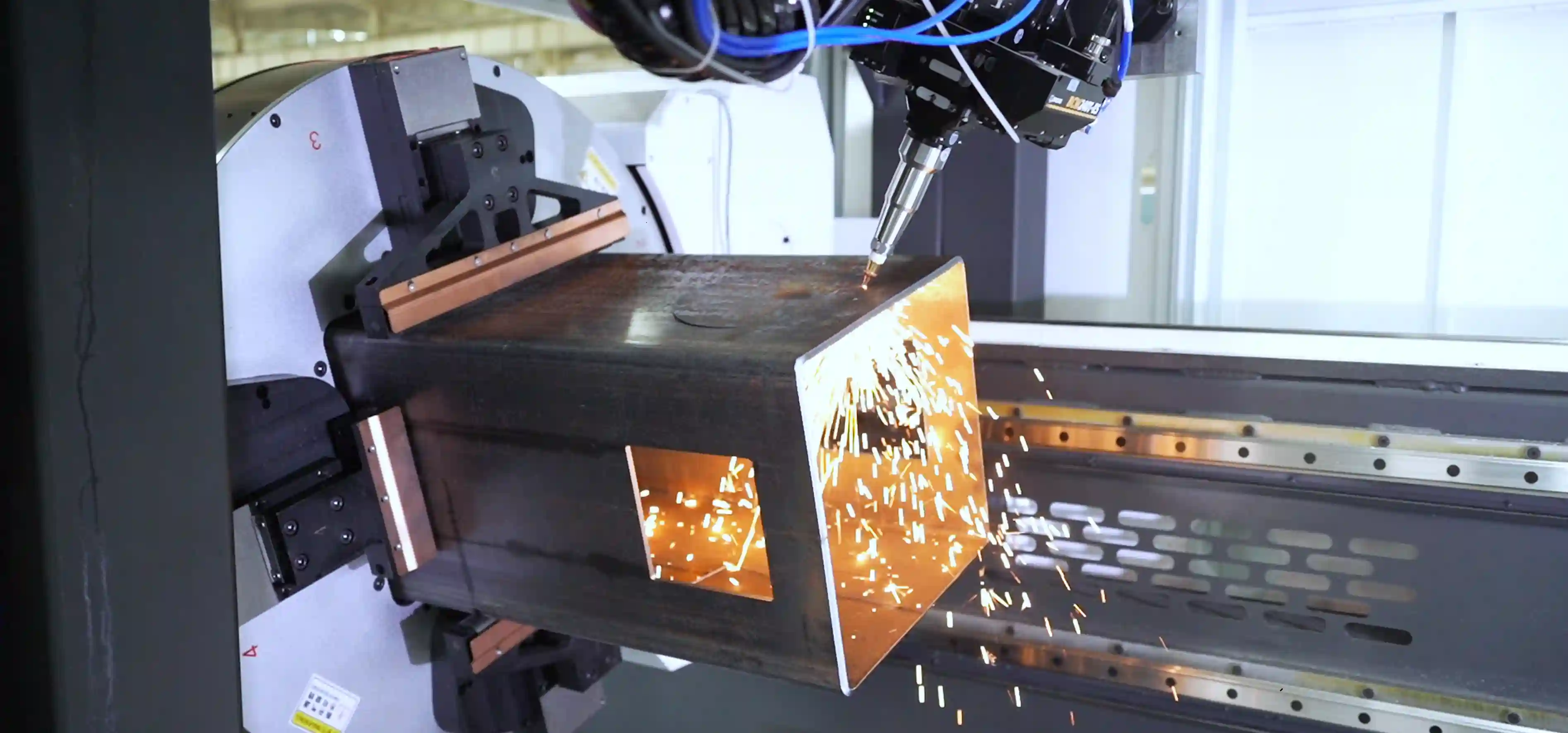

(2) Hochleistungs-Spannfutter & starre Klemmung

Die Kreuzspannbacken verteilen den Druck gleichmäßig und zentrieren die Rohre, um Ausrichtungsfehler zu vermeiden. Dank der robusten Gusskonstruktion und des internen Getriebes wird eine Wiederholgenauigkeit von ±0,05 mm erreicht.

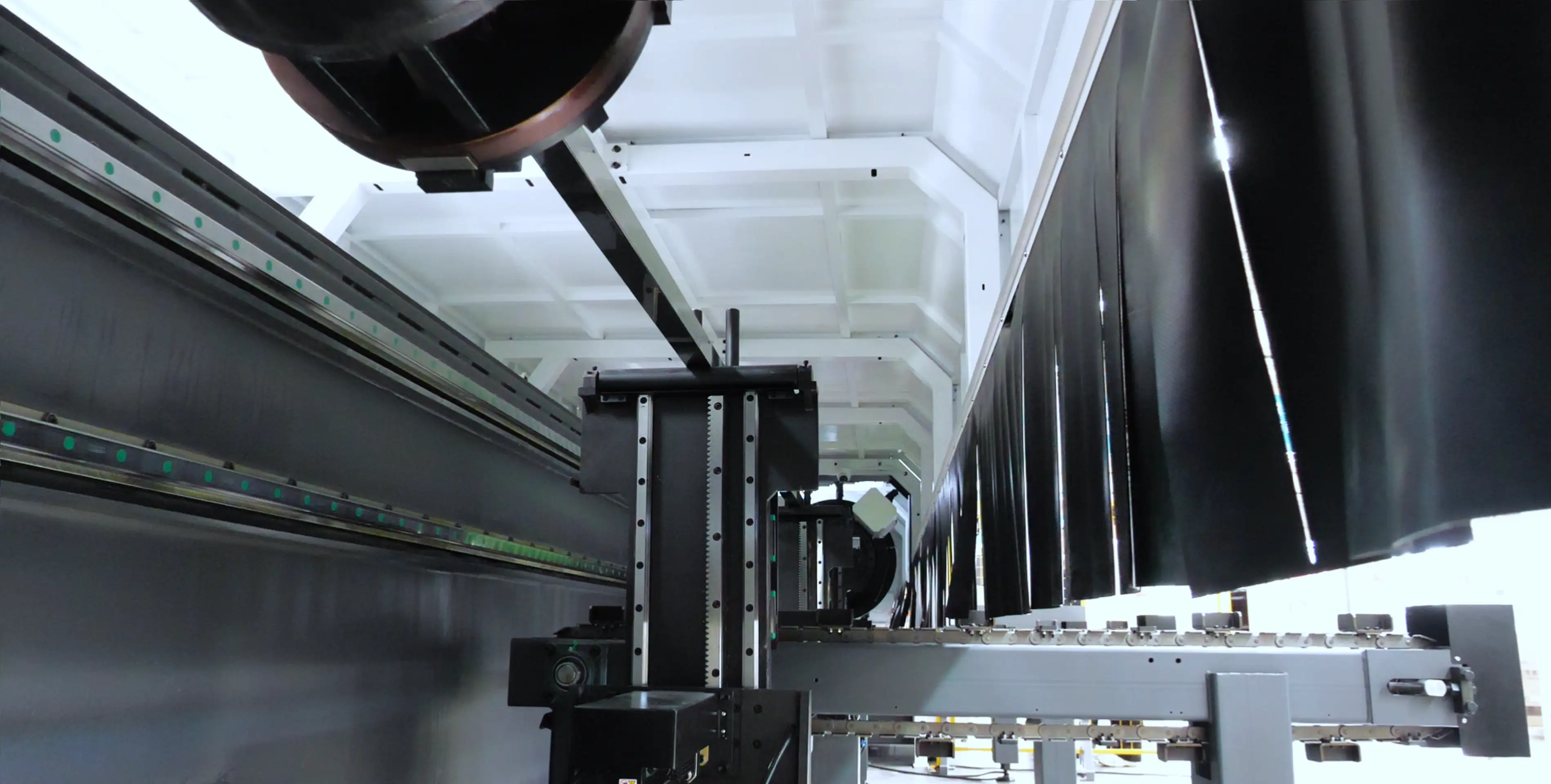

(3) CE-konformer Rundumschutz und saubere Umgebung

Der vollständig geschlossene Schneidbereich isoliert Rauch, Schlacke und Laserlicht. Er verfügt über doppelwandige, feuerfeste Vorhänge, Sicherheitsverriegelungstüren (automatischer Stopp beim Öffnen) und CE-zertifiziertes Laserglas mit einer Lichtstärke von OD6+.

(4) Direkte Werksgarantie und weltweiter technischer Support:

Profitieren Sie von der Ferndiagnose rund um die Uhr, dem lokalen technischen Kundendienst und der schnellen Ersatzteillieferung. So gewährleisten wir eine hohe Geräteverfügbarkeit und eine maximale Kapitalrendite.

Häufig gestellte Fragen (FAQ)

• Frage 1: Was ist der Hauptunterschied zwischen einer Blechlaserschneidmaschine und einer Laserrohrschneidmaschine?

• Antwort: Blechlaserschneidanlagen bewegen sich entlang der 2D X/Y-Achsen für flache Platten, während eine Rohrlaserschneidanlage über Drehachsen (Spannfutter) verfügt, um 3D-Rohre zu halten, zu drehen und zuzuführen. Dies ermöglicht komplexe Schnitte wie Kreuzungen, Löcher und Fasen entlang zylindrischer Wände.

• Frage 2: Kann eine Rohrlaserschneidmaschine U-Profilstahl und Winkelstahl schneiden?

• Antwort: Ja, moderne multifunktionale Metall-Laserrohrschneidanlagen, die mit spezieller 3D-Schneidsoftware und adaptiven Spannfuttern ausgestattet sind, können problemlos offene Profile wie U-Stahl, Winkelstahl, H-Träger und Sonderformen bearbeiten.

• Frage 3: Wie viel Rohmaterial kann durch die Zero-Tailing-Technologie eingespart werden?

• Antwort: Mit der Zero-Tailing-Technologie unter Verwendung von 3- oder 4-Mulden-Systemen kann der Abfall pro Rohr von 100-300 mm auf nahezu 0 mm reduziert werden, wodurch jährlich bis zu 5-15 % der gesamten Rohmaterialkosten eingespart werden können.
